車庫証明 ─ 完全ガイド

配置図の書き方

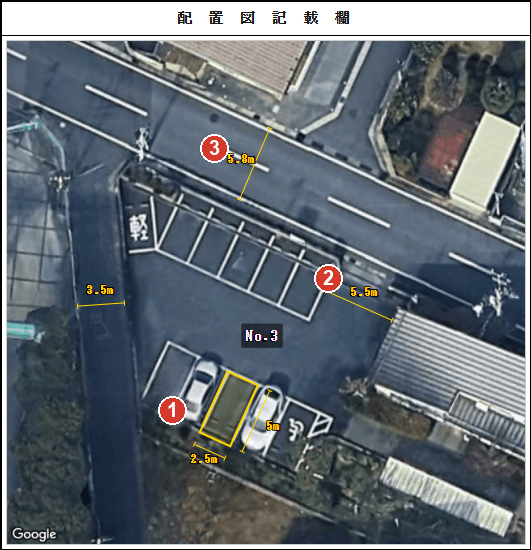

配置図は、保管場所そのものを詳しく示す図です。駐車スペースの幅・奥行き、接する道路の幅、出入口の位置などを記載します。位置や道路の幅が見分けやすいよう、Garadioでは配置図に鮮明な航空写真を使い、入力した寸法を図の上に矢印で重ねて示します。

「位置だけ」では通らない ── 寸法が要る

配置図で見落としやすいのが寸法です。車庫の位置を描いただけでは、「必要な寸法が入っていない」と受理されないことがあります。次の3つは、必ず数値で示します。

角地など、複数の道路に接している場合は、周辺道路の幅も必要に応じて記載します。

これらの寸法をそろえるために、以前は車庫の現地へ行き、メジャーで車庫や道路の幅を一つずつ測るしかありませんでした。

Garadioでは、航空写真に写る車庫に枠を合わせて幅・奥行きを、道路は写真の上で二点を合わせてその幅を、いずれも画面の上で測って入力できます。入れた寸法はそのまま図に寸法矢印として描かれます。現地でメジャーを当てなくても、気温や天気に左右されずに、快適な室内で採寸できます。

月極駐車場や集合住宅などで、駐車する区画に番号が割り当てられている場合は、その番号を記載します。Garadioには区画番号の入力欄があり、図にあわせて示せます。

住所を入力すれば、提出先の書式を判定して、所在図・配置図をそのままA4に印刷できます。
